由中国科学院高能物理研究所ADS(加速器驱动的次临界反应堆系统)项目组负责研制的轮辐型Beta=0.21谐振超导铌腔Spoke021于2014年1月6日进行了4K垂直测试,性能指标达到了国际Spoke超导腔的先进水平。该超导腔用于ADS强流质子超导主直线段加速器,它的成功研制是ADS两个注入器超导腔研制取得成功之后取得的又一项进展。
Spoke超导铌腔是中科院先导专项ADS质子直线加速器需要攻克的关键技术之一。Spoke021铌腔的垂直测试结果验证了腔的物理和机械设计、制造加工和焊接工艺路线、表面处理和垂直测试系统已经达到了预期设计目标,为ADS下一步主直线超导加速器的建造做了重要的技术储备。
Spoke021铌腔的研制从2011年初ADS项目的启动而开始,期间完成了Spoke021铌腔的调研和物理设计,完成了模具设计和加工、模型腔制造和铌腔部件的加工,2013年7月在中航工业集团航空材料研究院完成了两个样腔的电子束焊接。10月1日进行了第一次垂直测试,达到了样腔的测试指标。2014年1月6号进行了垂直测试,性能达到了正式腔的设计指标:在Q0=5e8时,表面峰值磁场Bpeak=98/mT;最大表面峰值磁场Bpeak=107/mT,最大表面电场Epeak=50 MV/m时Q0=4.0e8,超过了设计指标在Q0=5e8时,表面峰值磁场Bpeak=65/mT的要求,主要参数Bpeak和Q0值与美国Fermilab的超导腔相当。
Spoke021铌腔的的设计、制造和垂直测试得到了中科院近代物理研究所、北京大学重离子物理所、中科院上海应用物理研究所、日本KEK、美国Fermilab实验室同行专家的支持与帮助。
![](./W020140109605552899362.jpg)

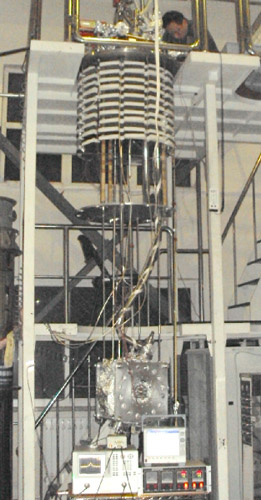

Spoke021铌腔垂测前装配
![](./W020140109605552898109.jpg)

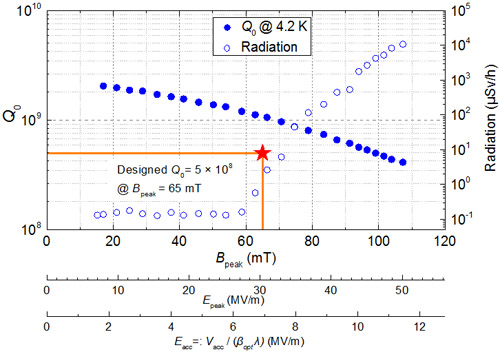

Spoke021铌腔垂直测试结果
